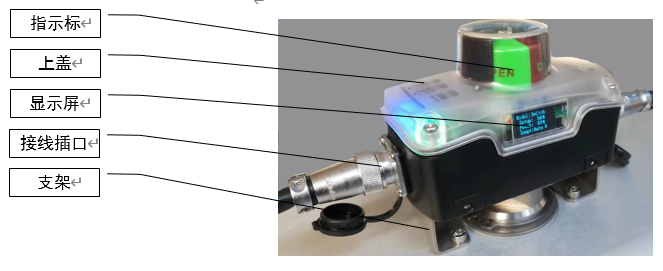

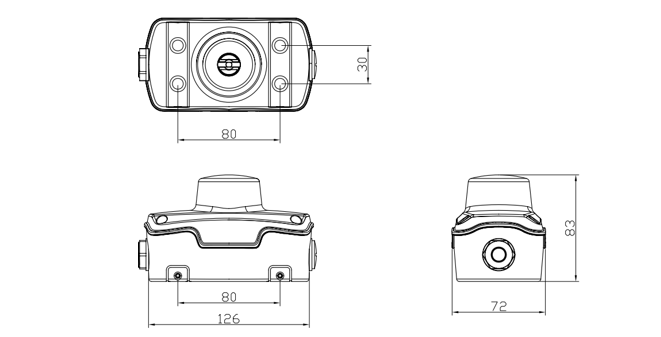

外形尺寸:
接线插口说明:
接线插口共有4个,分别是电源插口、电磁阀控制插口、模拟量(输入、输出)插口、开关量(输入、输出)插口。

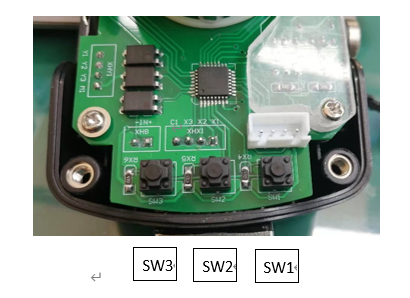

设置按钮说明:
设置按钮在开关盒内部,在模式调整、中间位设置、关位、开位设置等设置时,需要打开上盖,通过设置按钮进行设置。

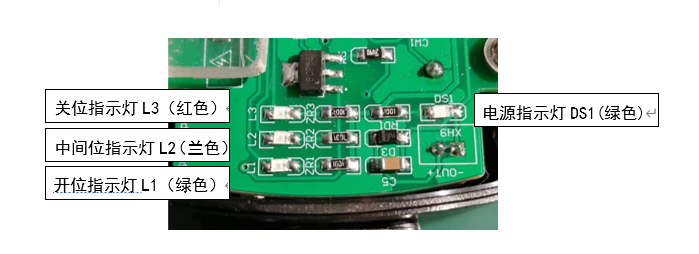

指示灯说明:
指示灯在开关盒内部,分别是电源指示灯DS1(绿色)、开位指示灯L1(绿色)、中间位指示灯L2(兰色)和关位指示灯L3(红色)。

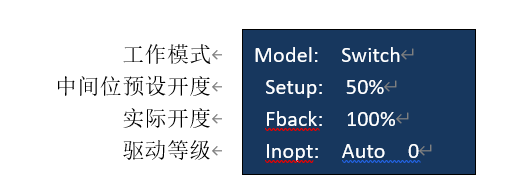

显示屏说明:
显示屏显示工作模式、中间位开度设置、实际开度显示、驱动等级。
